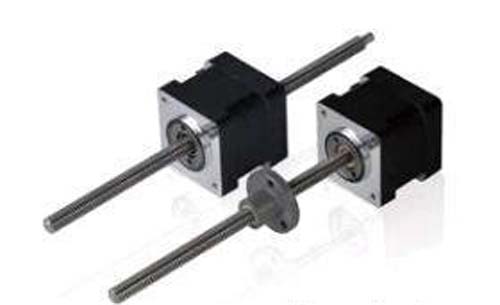

直線步進電機的結構
直線步進電機的結構能夠看作是將一臺旋轉電機沿徑向剖開，并將電機的圓周展開成直線而構成的。其間電機內部的定子相當于現在直線步進電機的初級，而其轉子則相當于其直線步進電機的次級，每逢其初級進行通入電流之后，則就會在其直線電機的初次級之間的氣隙傍邊發生行波式磁場，在行波式的磁場與次級永磁體的相互作用之下發生了電機驅動力，然后實現了其運動部件的直線運動才能。
直線步進電機的作業原理
設想把一臺旋轉運動的感應電動機沿著半徑的方向剖開，而且展平，這就構成了一臺直線型的感應圖步進電機。初級做得很長，延伸到運動所需求到達的抱負方位，也能夠把次級做得很長；既能夠初級固定、次級移動，也能夠次級固定、初 級移動；通入交流電后在定子中發生的磁通，依據楞次定律，在動體的金屬板上感應出渦流。設引起渦流的感應電壓為E，金屬板上有電感L和電阻R，渦流電流和磁通密度將按費來明規律發生接連的推力F。
直線步進電機的特色
高速呼應 因為體系中直接取消了一些呼應時間常數較大的如絲杠等機械傳動件，使整個閉環操控體系動態呼應功能大大提高，反響反常靈敏快捷。
位精度高 線驅動體系取消了因為絲杠等機械組織引起的傳動差錯減少了插補時因傳動體系滯后帶來跟蹤差錯。經過直線方位檢測反應操控，即可大大提高機床的定位精度。
傳動環節的彈性變形、沖突磨損和反向間隙形成的運動滯后現象，一起提高了其傳動剛度。
速度快、加減速進程短
行程長度不受約束 在導軌上經過串聯直線電機，就能夠無限延伸其行程長度。
動安靜、噪音低 因為取消了傳動絲杠等部件的機械沖突，且導軌又可選用翻滾導軌或磁墊懸浮導軌（無機械觸摸），其運動時噪音將大大下降。
效率高 因為無中心傳動環節，消除了機械沖突時的能量損耗。
直線步進電機的使用
直線電機首要使用于三個方面：
使用于自動操控體系，這類使用場合比較多；
作為長時間接連運轉的驅動電機；
使用在需求短時間、短距離內供給巨大的直線運動能的設備中。
U槽無刷直線電機能夠直接驅動，無需將轉動轉為線性運動，機械結構簡略牢靠。電機運轉超平穩，無齒槽效應，動態呼應速度極快，慣量小，加速度可達20G，速度到達10-30m/s，低速1μm/s時運動滑潤，剛性高，結構緊湊，可選配直線編碼器做高精度方位操控，其方位精度取決于所選編碼器。
定子軌跡能夠按需求銜接，因而理論上電機長度不限。電機動子與定子不觸摸運動，沒有選用一般絲桿滾珠和皮帶等傳動的磨損、卡死、背隙問題，因而咱們的直線電機能夠到達免保護長時間作業。咱們的U型槽式直線電機分為鐵芯和無鐵芯兩類，鐵芯類直線電機單位體積出力更大，非鐵芯直線電機無磁滯和渦流效應，運動愈加滑潤高速，磁損耗少，發熱小。
此類直線步進電機特別適用于：機器人、致動器、直線渠道、光學光纖擺放定位、精細機床、半導體制作、視覺體系、電子元件接插、工廠自動化等對運動體系 的速度和精度一起要求較高的使用場合。
